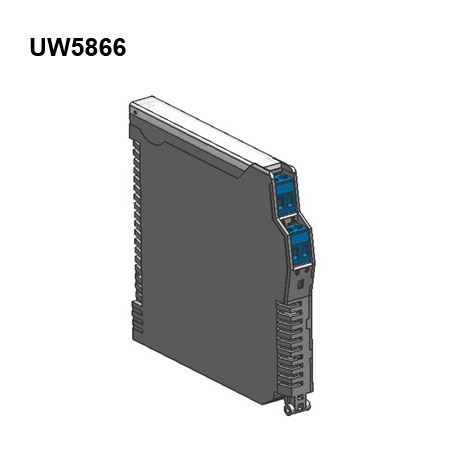

SIL 3 säkerhetskontrollmodul

Funktioner:

SIL 3 Safety Controller Module kan konfigureras med en hög tillgänglighet och hög säkerhet QMR quad redundant 2 oo 4 D arkitektur, eller en högsäkerhets DMR dubbel redundant 1 oo 2 D arkitektur; realisera datasampling i realtid, exekvering av säkerhetskontrollalgoritmer och utmatning av realtidsröstning och andra säkerhetsrelaterade funktioner; modulen antar 1oo1D-arkitekturdesign, med inbyggda 2 oberoende säkerhetsspecifika högpresterande processorchips, militärkvalitet, respektive realiserar säkerhetskontroll- och kommunikationsbearbetningsfunktioner;

Tillhandahåller fullständig feldiagnos i realtid, inklusive ingående strömförsörjningsöverspänning, övervakning av underspänning och överström, diagnos och skydd, intern självdiagnos för styrenhetsenheten och hjälpdiagnos för kommunikationsprocessorenheten. Modulpanelen ger rik självdiagnos och indikering av driftstatusinformation;

Styr-CPU-enheten ansvarar för centrala realtidskontrollfunktioner och har självdiagnosfunktioner, inklusive interna register, RAM, programutrymme, program- och stackräknare, avbrottsbehandling, klockor och kommunikation, etc. Den kontrollerar hårdvarufönstrets watchdog-chip. med en oberoende tidsbas konfigurerad externt till CPU:n. , övervakar med jämna mellanrum processorns driftstatus och tillhandahåller feldiagnos och återställningsfunktioner;

Kommunikations-CPU-enheten är ansvarig för informationsutbytet mellan styrmodulen och programmeringsövervakningsstationen, och realiserar samtidigt övervakningen och diagnosen av styr-CPU-enheten, inklusive kontroll-CPU:ns arbetsstatus, timingsvar, applikationsdrift utförande, etc.;

Tillhandahåller 3 normala arbetslägen: körtillstånd, körprogrammeringsläge och programmeringsläge, och 3 speciella arbetslägen: initialiseringstillstånd, felsäkert tillstånd och slutligt säkert tillstånd;

Integrerad dubbelkanalig 1Mbps CNet-nätverkskontroller och drivrutinsgränssnitt, dubbel redundant konfiguration, med CNetSafety-kontrollnätverkssäkerhetskommunikationslagerprotokoll, med hänsyn till både säkerhet och tillgänglighet;

Integrerad dubbelkanalig 100 Mbps SNet-nätverkskontroller och drivrutinsgränssnitt, dubbel redundant konfiguration, och antar SNetSafety funktionell säkerhet i realtid Ethernet-kommunikationsprotokoll för att säkerställa realtid, säkerhet och tillgänglighet för systemnätverket;

Stöder upp till fyrdubbel redundanskonfiguration, vilket kan realisera redundansväxling efter feldiagnos och förbättra systemtillgängligheten.

Tekniska parametrar för SIL 3 Safety Controller Module:
